一、概述

除尘骨架也叫除尘器骨架或者简称骨架，是布袋除尘器极为重要的配件之一，相当于是人体的肋骨，起着支撑除尘布袋的作用。除尘骨架的存在能有效避免除尘布袋的粘连，保证除尘效果。一恒除尘不光注重主打产品的品质，各种除尘配件一样样优品。公司选用高质原材料和***加工设备，使骨架外表和内在都能保证***。跟除尘布袋配套安装在布袋除尘器中，应用在不同的行业中，起到不可忽略的作用。

二、结构特点　

有多节式.文氏管.保护短管.下卸式.插接式.卡盘式等合理的结构方式.

三、表面处理方式　

有镀锌.喷塑.防腐处理.表面有机硅喷涂等.表面有机硅涂层特别适用于大型发电机组的除尘器应用.

四、影响除尘器骨架性能的因素　

（1）除尘器骨架的尺寸的影响：在除尘骨架的几何尺寸中，以除尘骨架的直径、气体进口以及排气管形状与大小为_重要的影响因素。

（2）气体参数对除尘器骨架性能的影响：包括气体流量的影响，气体含尘浓度的影响，气体含湿量的影响，气体的密度、黏度、压力、温度的影响等。

（3）粉尘的物理性质对除尘器骨架的影响

（4）除尘器骨架内壁粗糙度的影响：浓缩在壁面附近的粉尘微粒，会因粗糙的表面引起旋流，使一些粉尘微粒被抛入上升的气流，进入排气管，降低了除尘效率。

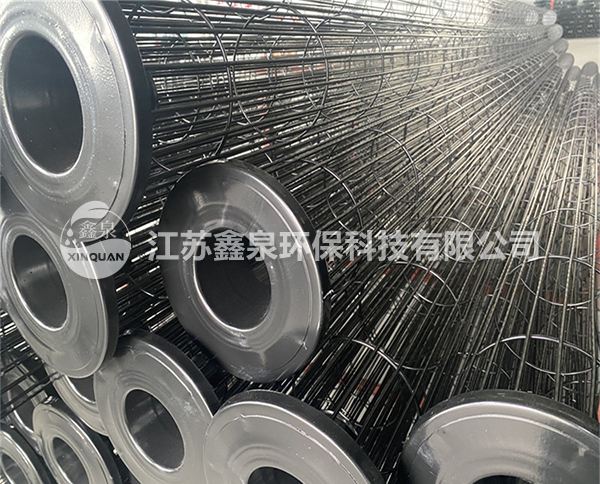

五、产品实图

鑫泉有机硅处理骨架优势描述:

有机硅骨架具有耐高低温、电气绝缘、耐臭氧、耐辐射、难燃、防水、耐腐蚀、无味以及生理慵懒等优异特性，广泛运用于电子电气、修建、化工、纺织、轻工等各行业等。

鑫泉有机硅除尘骨架/环保焊接牢固有机硅骨架/镀锌有机硅骨架鑫泉有机硅除尘器骨架具有耐高温防腐蚀的特点，一般用在要求过高的工矿环境中，规格多种，形式多样，鑫泉有机硅袋笼可根据用户需求定做。鑫泉有机硅除尘骨架/环保焊接牢固有机硅骨架/镀锌有机硅骨架生产商就在鑫泉公司

有机硅骨架具有耐高低温、电气绝缘、耐臭氧、耐辐射、难燃、憎水、耐服饰、无毒无味以及生理惰性等优异特性，广泛运用于电子电气、建筑、化工、纺织、化工、纺织、轻工、医疗等各行业，应用有机硅的主要功能包括：密封、封装、粘合、润滑、涂层、层压、表面活性、消泡、发泡、交联、防水、防潮、惰性填充等。

1.1 支撑环间距

笼式框架由支撑环和纵筋组成，支撑环之间的距离应在150～200mm范围,可在框架长度内均匀分布，也可在框架二端按排分布后的余数。支撑环线材的直径应大于纵筋线材的直径。

1.2 纵筋间距

笼式框架如用于化纤针刺毡滤袋的，纵筋之间的距离应≤40mm，如用于玻纤机织布滤袋的，纵筋之间的距离应≤20mm。

2、焊点的牢固度

2.1 除尘骨架 除尘袋笼 笼骨焊点要求

滤袋框架所有的焊点均应焊接牢固，不允许有脱焊、虚焊和漏焊。

2.2 焊点牢固度检验

将圆袋笼式框架一端固定，将另一端扭至60度保持15秒，然后放松，框架能正常恢复，并无脱焊现象。或用测力计检验，保正焊点的在250N的拉力作用下不脱落。

焊接质量

焊接强度达到要求，同时不产生有害的毛刺，是焊接的基本要求，因为毛刺会损伤滤袋。（和焊机有关）

4、 表面光洁度

滤袋框架与滤袋接触的表面应平滑光洁，不允许有焊疤、凹凸不平和毛刺。

5、除尘骨架 除尘袋笼 笼骨垂直度

5.1垂直度是指袋笼的中心轴线和袋笼上托安装基准面的垂直度。垂直度不好的袋笼，不仅影响美观，还影响通风及清灰时脉冲气流对滤袋的冲击，甚至会造成相邻滤袋碰撞、磨擦，同时也对安装、更换滤袋带来麻烦。（和焊机有关）。袋笼、滤袋在除尘器中的状态；

5.2 滤袋框架垂直度公差。

垂直度公差应取负公差。应≤框架长度的2‰ ，可用本公司提供的“袋笼垂直度激光检验仪检验”

6、表面处理

常规的表面处理有电镀锌或者有机硅喷粉处理；根据粉尘的性质不同和使用环境的不同，袋笼的表面处理有不同的要求，如耐温、耐酸等要求，有些地方甚至需要使用304、316L不锈钢袋笼。有些厂家则直接采用镀锌丝焊接以省却镀锌带来的麻烦。

6、包装

通常的包装采用长条塑料袋，然后装箱。
